Cutting tools
切削工具
面取り・センター面取り工具
カットピア センター面取り CC45 TC / TCMX 16T
90度面取りカッタ / スポットドリル
- スポットドリルと面取り機能を兼ねたカッタで、工程短縮が可能です（鋼用）
- チップは、鋼用とアルミ用があります。
ホルダ
| 型番 | CC45TC16S020Z01R | |||||||
 |
||||||||
| D | L | I1 | d1 | d2 | amax | 刀数 | スクリュー | レンチ |
| 20 | 115 | 40 | 20 | 0 | 11.3 | 1 | D4008T | T15F |
チップ
| 型番 | 材種 | 用途 |
|---|---|---|
 TCMX16T308E-ZR |
SP4019 (PVD) 超微粒子超硬+TiAlNコーティング ※ステムラム社 |
炭素鋼、鋳鋼、合金鋼、鋳鉄 |
 TCMX16T308F-ZR |
HIX(K10) 超硬ノンコーティング |
軽金属※ |
カットピア スローアウェイ 面取り・皿座ぐり
CC45 TP / TPMT / TCMT
90度面取りカッタ / スポットドリル

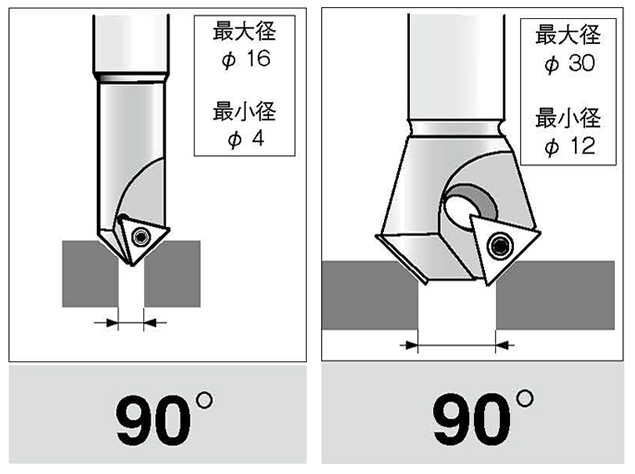

- TCタイプ φ4~16 CC45TP11S016Z01R（1枚刃）
- TCタイプ φ12~30 CC45TC16S030Z02R（2枚刃）
センター面取り（スポットドリル）として使用できません。

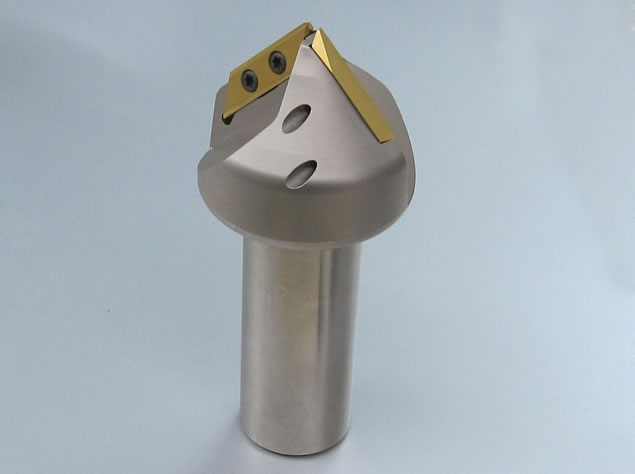

カットピア 大径面取りカッター
CC45 XZ / XC
90度面取りカッタ
- 最小φ5~ 最大φ48まで可能
切削条件表
| 被削材 | Vc(m/min) | fz(mm/rev) |
| 鋼、合金鋼 | 80-160 | 0.1-0.3 |
| ステンレス鋼 | 70-120 | 0.1-0.3 |
| 鋳物 | 80-160 | 0.1-0.3 |
