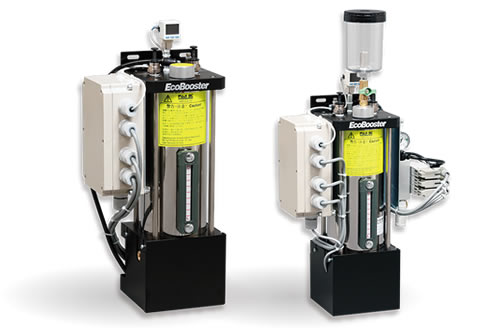

Type EB3P、EB7P（内圧自動制御）
- マニュアル仕様のEB3に内圧自動制御機能をプラス
- 搬送経路はマシニングセンターのスルースピンドル配管、NC旋盤のクーラント配管等を使用
- ノズルやオイルホール付工具を使用して油剤を刃先に塗布
主な仕様
| 供給流体 | 油分をふくまない清浄圧縮空気 |
|---|---|
| 作動圧力 | EB3P/0.4~0.7MPa EB7P/0.4~0.8MPa |
| 最大エア流量 | 350L / min(ANR) |
| 油量調節 | パルスジェネレータによる手動設定 |
| 内圧設定 | デジタル圧力スイッチと電磁弁による自動制御 |
| 使用油剤 | ジBC技研純正油剤 |
| タンク容量 | 1200mL |
| 端子台 | 配線受け渡し用10極端子台ボックス |
| 乾燥重量 | EB3P: 8.7kg EB7P: 8.7kg |
| 油剤消費量 | EB3P: 2~20mL/時間 EB7P: 2~70mL/時間 |
| 取付 | 上部 M6ボルト 2箇所 |

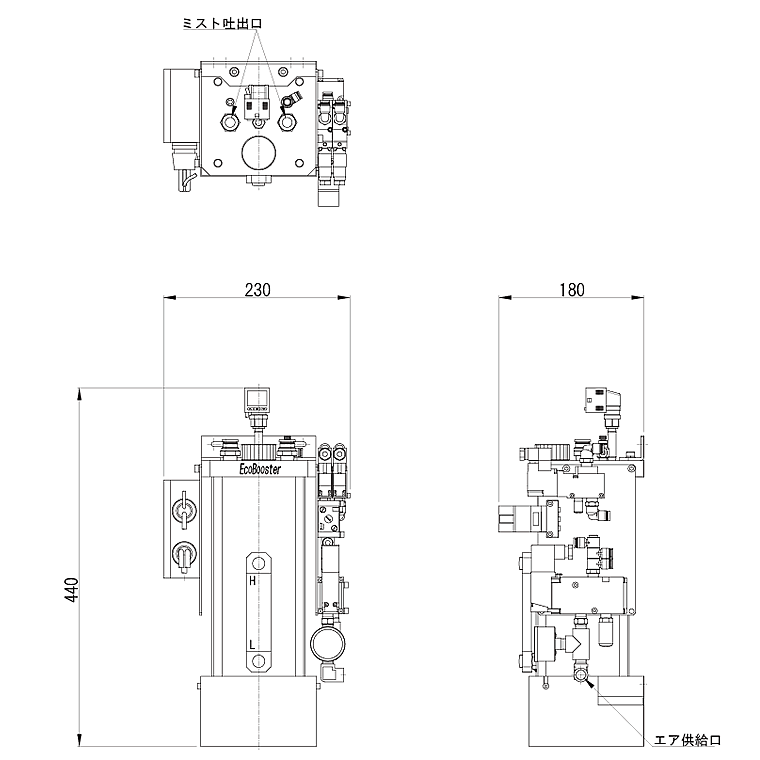

| EB3P外形寸法図 |
|

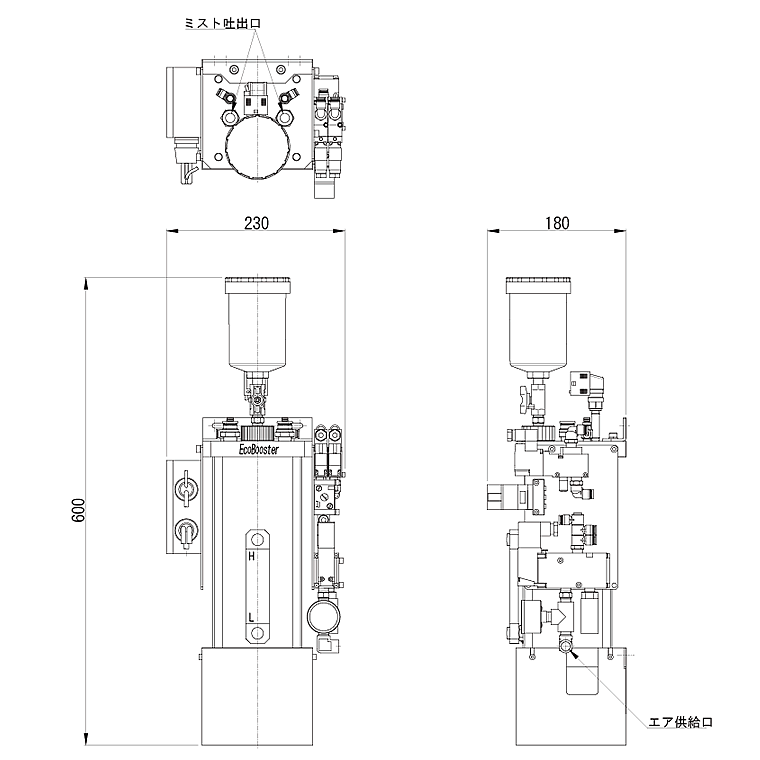

| EB7P外形寸法図 |
|
