Minimum Quantity Lubrication
MQLセミドライ加工システム

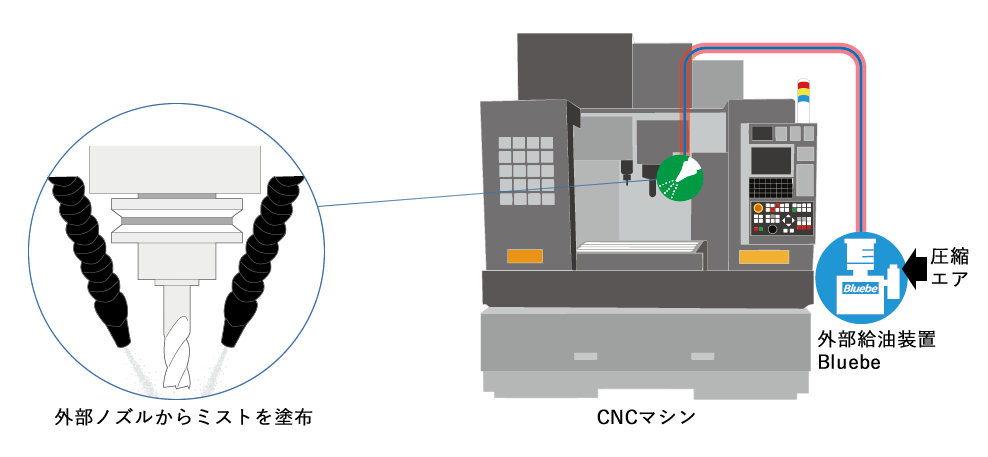

外部給油装置 Bluebe
代表的な加工事例

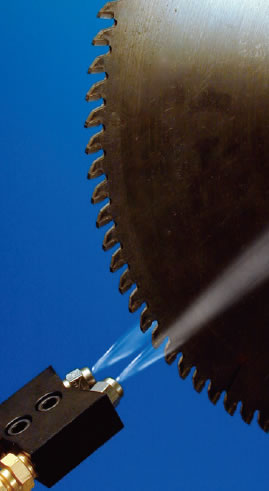

切断
工具寿命のUP
洗浄レスの実現

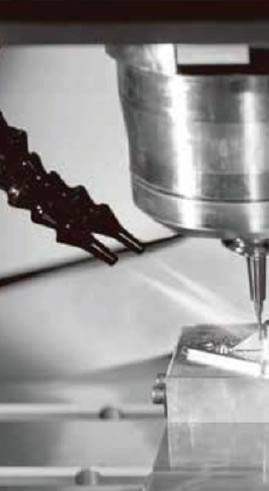

金型加工
高硬度の直掘り
磨きレス

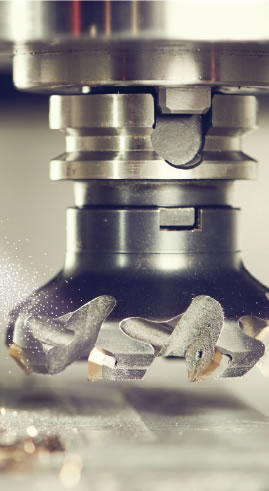

汎用フライス機
大口径の加工に
カバーレス機械に

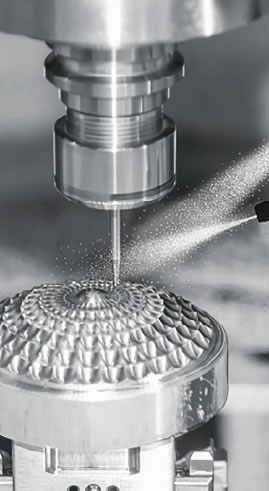

微細加工
超精密加工など
仕上げ加工に最適
外部給油装置 / Bluebe シリーズの特徴
FK/JKシリーズ
【特徴】
- プランジャーポンプによる1mL 単位の精密な油量調整が可能
- 設定可能な吐出量：1mL/h 〜 170mL/h

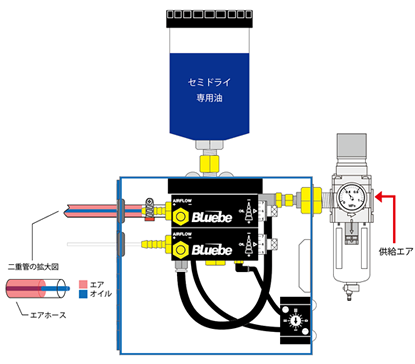

- ⼆重管構造によりオイルラインとエアラインを1本化
- エア供給のみで稼働可能

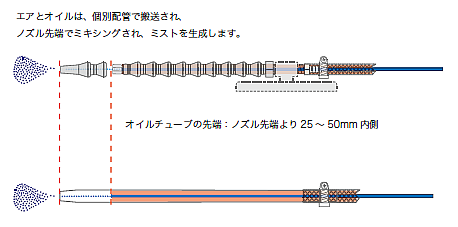

【2重管構造】
MK/BK シリーズ
- ポンプレス装置
- ポンプ駆動の振動をなくし精密加⼯にも
- 乾燥性油剤などに最適
注意事項
- 油剤、ごみ、水分のない圧縮エアで本装置をご使用ください
- 「ブルーべ専用油剤」をご使用ください。 他油剤では装置の故障の原因となります。
製品一覧
Type FK（標準タイプ）吐出量～170mL/h
- 設定した油量（可変）を安定的にノズル先端から加工点に供給。
- ノズル数（ポンプ数）は加工内容に応じて選択可。
- 対象設備例：切断機、旋盤、汎用フライスなど。

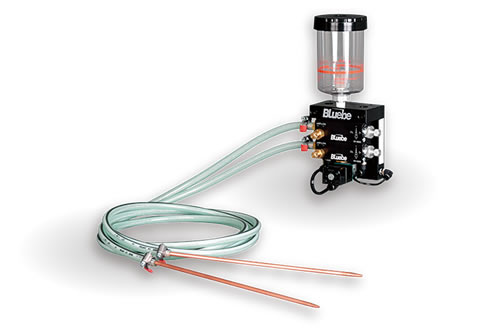

FK詳細 Type JK（コンパクトタイプ）吐出量～170mL/h
- 設定した油量（可変）を安定的にノズル先端から加工点に供給。
- ノズル数（ポンプ数）は２本まで。
- 格納ボックスを持たない簡易型。
- 対象設備例：切断機、旋盤、汎用フライスなど。
JK詳細 Type MK（汎用タイプ）吐出量～100mL/h
- 設定した油量（可変）を安定的にノズル先端から加工点に供給。
- 12段階のダイアル設定で油量設定が可能。
MK詳細 Type BK（微細加工向け）
- 一定量の油量（不変）を安定的にノズル先端から加工点に供給。
- 常に同程度の粒径の油剤の供給が可能。
- 切削工具への加工負荷が変わらず、加工面品位の向上が得られる。
BK詳細 Type BX（大油量タイプ）吐出量～2000mL/h
- 設定した油量（可変）を安定的にノズル先端から加工点に供給。
- ノズル数（ポンプ数）は1本あるいは2本。
- 使用油剤により、不水溶性仕様あるいは水溶性仕様を選択。
- 対象設備例：切断機、旋盤、汎用フライスなど。
BX詳細 [特殊装置]マイクロブースタ µ（超精密/デスクトップマシン向け）吐出量～1mL/h
- 超精密加工、デスクトップマシン向け特殊装置。
- 最大1mL/hの安定した油量吐出が可能。
- 1mL/h以下の吐出量の為、上記用途以外には適しませんので、ご注意ください。
マイクロブースタ µ 詳細
