グランルンドヒーター製造機 (旧カンタル)

減径機(Reducing Rolling Mill) KOR-8/12/10

シーズヒーターのMgO(酸化マグネシウム) 充填後、ヒーター管を減径します。
減径率、ヒーター管材質を考慮しながら8連タイプ、12連タイプなど選択します。
減径ロール材質は高硬度鋼と、さらに長寿命の超硬の2種類を用意しています。
ベアリングボックス(減径部)を用意することで異なる径の生産移行にも短時間で対応することができます。
送り速度は20m/分(50Hzの場合)となります。
また製品供給装置KOI. 刻印装置KOPなども用意しております。

減径機

巻線機(Coiling Machine ) KOC-T KOC-VE KOC-HD

グランルンド巻線機は均一で安定した電熱コイルを製造します。

KOC-T
ワイヤ径 Φ0.2㎜~0.8mm
巻軸径  Φ0.7mm~8.5mm

KOC-VE
ワイヤ径 Φ0.2㎜~1.0mm
巻軸径  Φ0.7mm~8.5mm

KOC-HD
ワイヤ径 Φ0.3㎜~1.6mm
巻軸径  Φ0.7mm~17.0mm

巻線機

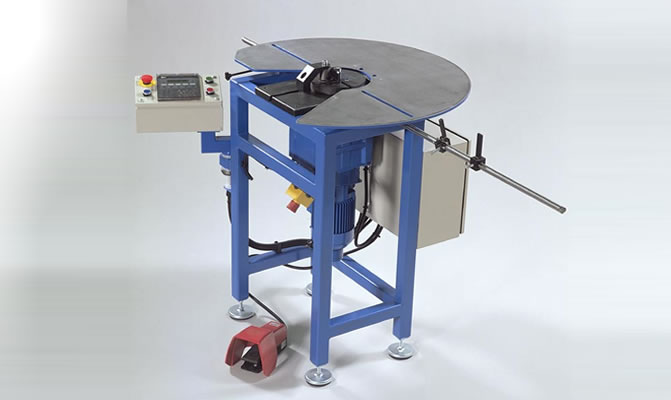

曲げ機(Bender) KUB-6

KUB-6は主にシーズヒータ管を曲げるために設計されました。
丸、楕円、四角等に曲げることができます。

管径 : Φ4.0mm~20.0mm(材質による)
軸径 : Φ7.0mm~60mm
最大曲げ角 : 標準210°(オプション特殊治具の装備時はコイル巻も可)
トルク : 250Nm
曲げスピード : 90°/秒

曲げ機

他機械の情報(英語)を知りたい方はこちらから
