MQLセミドライ加工システム-Minimum Quantity Lubrication-

セミドライ加工(MQL)専用旋削ホルダ

ハードターニング

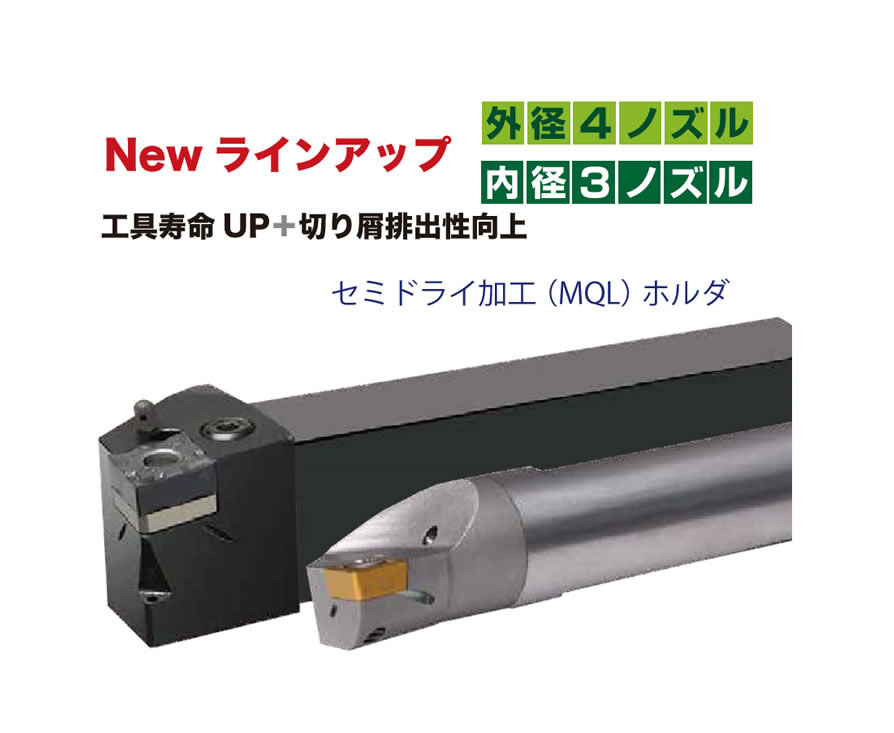

セミドライ加工(MQL)専用旋削ホルダEB-TOOLとは

  • 油剤を逃げ面とすくい面から加工点にピンポイントに吐出するセミドライ加工用のホルダ。
  • パイプノズルと比べて切屑の影響を受けにくく、より安定した加工が可能。
  • 特に内径加工では切屑の除去に威力を発揮。
  • 逃げ面とすくい面の各々のノズル径は、内部給油装置のミスト粒径に対応し、適切なミスト配分になるよう設計されています。
  • ミスト挿入口(フィッティング取付穴)は、バイト底面と 後面にあり、どのような旋盤にも取付け可能です。
  • 刃物台の形状により、取付けやすい方にミストを入れ、もう一方の穴はプラグでふさいで下さい。
EB3 (マニュアル仕様)
※写真はイメージです

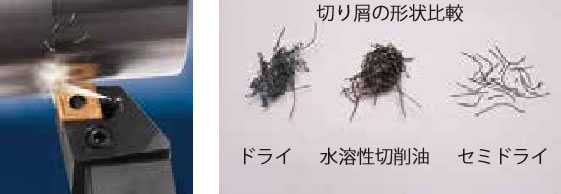

SUJ2の切り屑形状および切り屑のつながり方の比較

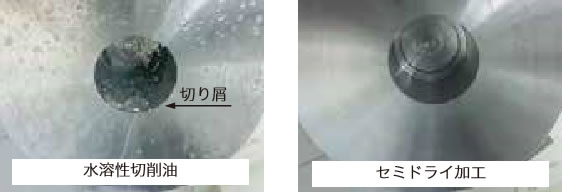

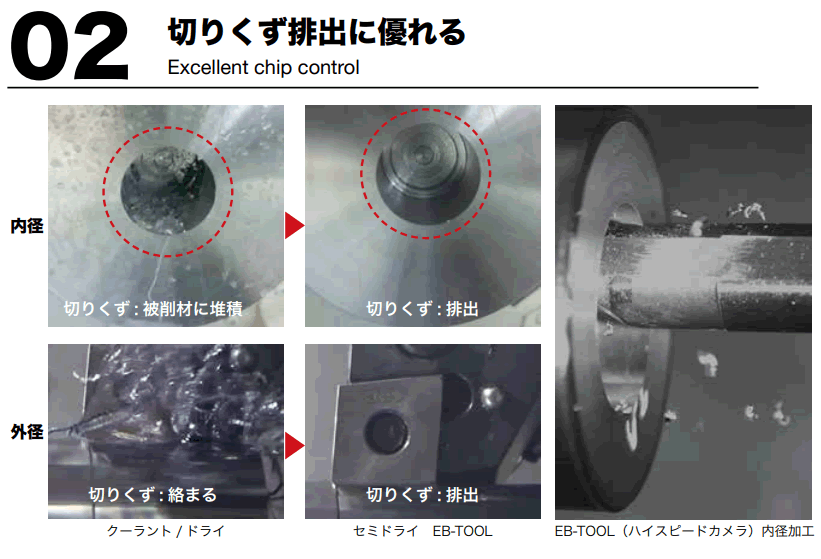

S-45C内径加工。切り屑の残り方の比較。
データの詳細について

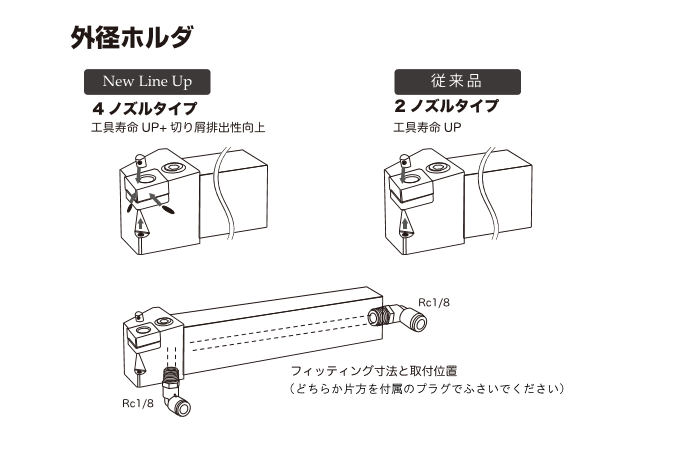

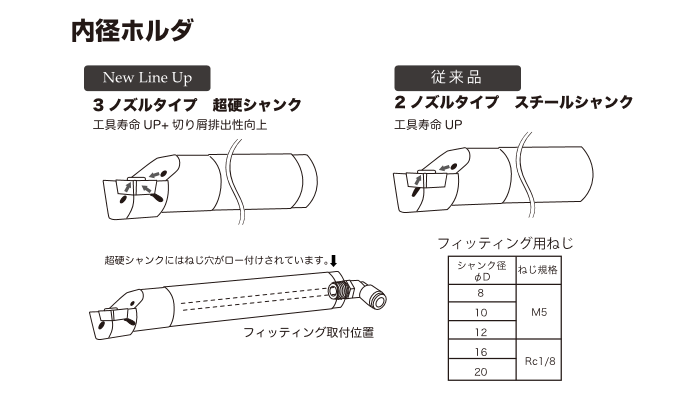

ノズルの位置と構造

セミドライ加工(MQL)加工MAP(旋削加工)

材料(製品) 加工内容 塗布方法(油量) 効果
スルー 外部ノズル
S-45C 外径
仕上げ
3~15ml/h   工具寿命UP
周速:275m/min
送り:0.2~0.3㎜/rev
切込量:~1.5㎜
内径
仕上げ
3~15ml/h   工具寿命UP
周速:170m/min
送り:0.1~0.2㎜/rev
切込量:~1.0㎜
SUJ2(焼入) 外径
仕上げ
3~15ml/h   工具寿命UP・切りくず排出性UP
周速:150m/min
送り:0.1~0.3㎜/rev
切込量:~0.2㎜
内径
仕上げ
3~15ml/h   工具寿命UP・切りくず排出性UP
周速:150m/min
送り:0.2㎜/rev
切込量:~0.2㎜
A2017
外径
3~15ml/h   クーラントレス・洗浄工程の低減
周速:800m/min
送り:0.35㎜/rev
切込量:~2.0㎜

※あくまで目安です。

種類

外径ホルダ-【4ノズルタイプ】

DCLN
DCLNR/L 2020K12-SPEB
DCLNR/L 2525M12-SPEB
DDJN
DDJNR/L 2020K15-SPEB
DDJNR/L 2525M15-SPEB
PCLN
PCLNR/L 1616H09-SPEB
PCLNR/L 2020K12-SPEB
PCLNR/L 2525M12-SPEB
PDJN
PDJNR/L 2020K15-SPEB
PDJNR/L 2525M15-SPEB

外径ホルダ-【2ノズルタイプ】

DCLN
DCLNR/L 2020K12-EB
DCLNR/L 2525M12-EB
DDJN
DDJNR/L 2020K15-EB
DDJNR/L 2525M15-EB
DTGN
DTGNR/L 2020K16-EB
DTGNR/L 2525M16-EB
DWLN
DWLNR/L 2020K08-EB
DWLNR/L 2525M08-EB
MTJN
MTJNR/L 2020K16-EB
MTJNR/L 2525M16-EB
MTEN
MTENN 2020K16-EB
MTENN 2525M16-EB
MTQN
MTQNR/L 2020K16-EB
MTQNR/L 2525M16-EB
MVJN
MVJNR/L 2020K16-EB
MVJNR/L 2525M16-EB
MVVN
MVVNN 2020K16-EB
MVVNN 2525M16-EB
PCLN
PCLNR/L 1616H09-EB
PCLNR/L 2020K12-EB
PCLNR/L 2525M12-EB
PCBN
PCBNR/L 2020K12-EB
PCBNR/L 2525M12-EB
PDJN
PDJNR/L 2020K15-EB
PDJNR/L 2525M15-EB
PSBN
PSBNR/L 1616H09-EB
PSBNR/L 2020K12-EB
PSBNR/L 2525M12-EB
PSSN
PSSNR/L 1616H09-EB
PSSNR/L 2020K12-EB
PSSNR/L 2525M12-EB
PSDN
PSDNN 2020K12-EB
PSDNN 2525M12-EB
PTGN
PTGNR/L 1616H16-EB
PTGNR/L 2020K16-EB
PTGNR/L 2525M16-EB
PTFN
PTFNR/L 2020K16-EB
PTFNR/L 2525M16-EB
PWLN
PWLNR/L 2020K08-EB
PWLNR/L 2525M08-EB
SDJC
SDJCR/L1010J07-EB
SDJCR/L1212J11-EB
SDJCR/L1616J11-EB
SDJCR/L2020K11 -EB
SDJCR/L2525M11-EB
SDNC
SDNCN1010J07-EB
SDNCN1212J11 -EB
SDNCN1616J11-EB
SDNCN2020K11 -EB
SDNCN2525M11-EB
SVJB/C
SVJBR/L1010J11-EB
SVJBR/L1212J11-EB
SVJBR/L1616J11-EB
SVJCR/L2020K16 -EB
SVJCR/L2525M16-EB
SVVB/C
SVVBN1010J11-EB
SVVBN1212J11-EB
SVVBN1616J11-EB
SVVCN2020K16 -EB
SVVCN2525M16-EB

内径ホルダー【3ノズルタイプ 超硬シャンク】 先行予約販売受付中

SCLC
CEB08K-SCLC R/L06
CEB10K-SCLC R/L06
CEB12M-SCLC R/L06
CEB12M-SCLC R/L09
CEB16R-SCLC R/L09
CEB20S-SCLC R/L09
CEB25S-SCLC R/L12
SCLP
CEB10K-SCLP R/L08
CEB12M-SCLP R/L08
CEB12M-SCLP R/L09
CEB16R-SCLP R/L09
CEB20R-SCLP R/L09
SDQC
CEB10K-SDQC R/L07
CEB12M-SDQC R/L07
CEB16R-SDQC R/L07
CEB20S-SDQC R/L11
CEB25S-SDQC R/L11
SDUC
CEB10K-SDUC R/L07
CEB12M-SDUC R/L07
CEB16R-SDUC R/L07
CEB16R-SDUC R/L11
CEB20S-SDUC R/L11
CEB25S-SDUC R/L11
STFC
CEB08K-STFC R/L09
CEB10K-STFC R/L09
CEB12M-STFC R/L09
CEB12M-STFC R/L11
CEB16R-STFC R/L11
CEB20S-STFC R/L11
CEB20S-STFC R/L16
CEB25S-STFC R/L16
STFP
CEB08K-STFP R/L08
CEB10K-STFP R/L11
CEB12M-STFP R/L11
CEB16R-STFP R/L11
CEB20S-STFP R/L11
CEB25S-STFP R/L16
STUC
CEB08K-STUC R/L09
CEB10K-STUC R/L09
CEB10K-STUC R/L11
CEB12M-STUC R/L11
CEB16R-STUC R/L11
CEB20R-STUC R/L11
STUP
CEB10K-STUP R/L09
CEB12M-STUP R/L09
CEB10K-STUP R/L11
CEB12M-STUP R/L11
CEB16R-STUP R/L11
CEB20R-STUP R/L11
SVUC
CEB16R-SVUC R/L 11
CEB20R-SVUC R/L 11
CEB20S-SVUC R/L 11
CEB25S-SVUC R/L 11

内径ホルダー【2ノズルタイプ スチールシャンク】

PCLN
EB20Q PCLNR/L09
EB25R PCLNR/L12
EB32S PCLNR/L12
EB40T PCLNR/L12
PTFN
EB25R PTFNR/L16
EB32S PTFNR/L16
PDQN
EB32S PDQNR/L15
EB40T PDQNR/L15
EB50U PDQNR/L15
PDZN
EB32S PDZNR/L15
EB40T PDZNR/L15
SCLC
EB08F SCLCR/L06
EB10F SCLCR/L06
EB12K SCLCR/L06
EB16M SCLCR/L09
EB20Q SCLCR/L09
EB25R SCLCR/L09
SDQC
EB12K SDQCR/L07
EB16M SDQCR/L11
EB20Q SDQCR/L11
EB25R SDQCR/L11
SDZC
EB16M SDZCR/L07
EB20Q SDZCR/L07
EB25R SDZCR/L11
STUP
EB10H STUPR/L11
EB12K STUPR/L11
EB16M STUPR/L11
EB20Q STUPR/L16
EB25R STUPR/L16

取りつけ方

まず、クーラントラインにミスト( またはエアー) を供給し、割り出されたツール用のノズルからミスト( エアー) が出ることを確認してください。タレット回転部、割り出し以外のツールなどからミスト( エアー) が漏れる場合は、漏れ部分のシールや機械の補修が必要です。

外径ホルダの取りつけ方

EB-TOOL(イービーツール) の外径ホルダには、タレット形状に応じて選択できるように、ホルダ底面と後部の2 箇所に給油口が設けられています。どちらか一方を選択し、使用しない給油口にはプラグをします。【写真1】のようにタレットのノズル(通称 目玉ノズル)にタップ加工を行いフィッティングを取りつける方法と、タレットのクーラント吐出口に直接タップ加工をしてフィッティングを取りつける方法があります。

タレットからEB-TOOL までの配管は、市販の配管用フィッティングとナイロンチューブや金属パイプを使用します。ナイロンチューブを使用する場合には、切り屑による破断を防ぐため、被覆用の金属製フレキシブル管で保護します。配管の種類は、切り屑の形状、切り屑の熱を考えて選択してください。ただし、配管は消耗品と考え、適当な時期に交換することをお奨めします。

ボーリングホルダの取りつけ方

EB-TOOL のボーリングホルダには後部に1 箇所の給油口があります。給油口にはねじが立ててあります。ボーリングホルダを切断して使用するときは、再度タップ加工を行う必要があります。外径ホルダと同じように目玉ノズルまたはタレットにタップ加工をし、フィッティングを取りつけます。また、ボーリングホルダ用ツールブロックの後部にスキマがない場合は、配管が通るくらいの切りかきを作る必要があります。【図1】

タレットからEB-TOOL までの配管は、市販の配管用フィッティングとナイロンチューブや金属パイプを使用します。ナイロンチューブを使用する場合には、切り屑による破断を防ぐため、被覆用の金属製フレキシブル管で保護します。配管の種類は、切り屑の形状、切り屑の熱を考えて選択してください。ただし、配管は消耗品と考え、適当な時期に交換することをお奨めします。

市販エアー配管用フィッティング使用例(メーカーPISCO)
 外径φ 6mm ナイロンチューブ
 エルボRc1/8   PL6-01 またはPL6-01M
 ストレートRc1/8 PC6-01 またはPC6-01M
 金属製はKL シリーズ
 金属被覆管
