Type EB3EP/7EP（油量、内圧自動制御）

  • 工作機械メーカー向け新規設備取付用。
  • プログラムにより様々な設備にフレキシブルに対応。
  • 搬送経路はマシニングセンターのスルースピンドル配管、NC旋盤のクーラント配管等を使用。
  • ノズルやオイルホール付工具を使用して油剤を刃先に塗布。

EB3EP/7EP（油量、内圧自動制御）

主な仕様

供給流体 油分をふくまない清浄圧縮空気
作動圧力 EB3EP/0.4~0.7MPa
EB7EP/0.4~0.8MPa（ACタイプは0.4~0.7MPa）
最大エア流量 350L / min(ANR)
油量調節 機械の操作盤でM信号入力
内圧設定 デジタル圧力スイッチと電磁弁による自動制御
使用油剤 フジBC技研純正油剤
タンク容量 1200mL
端子台 配線受け渡し用20極端子台ボックス
乾燥重量 EB3EP: 8.3kg
EB7EP: 9.2kg
油剤消費量 EB3EP: 2~20mL/時間
EB7EP: 2~70mL/時間
取付 上部 M6ボルト 2箇所

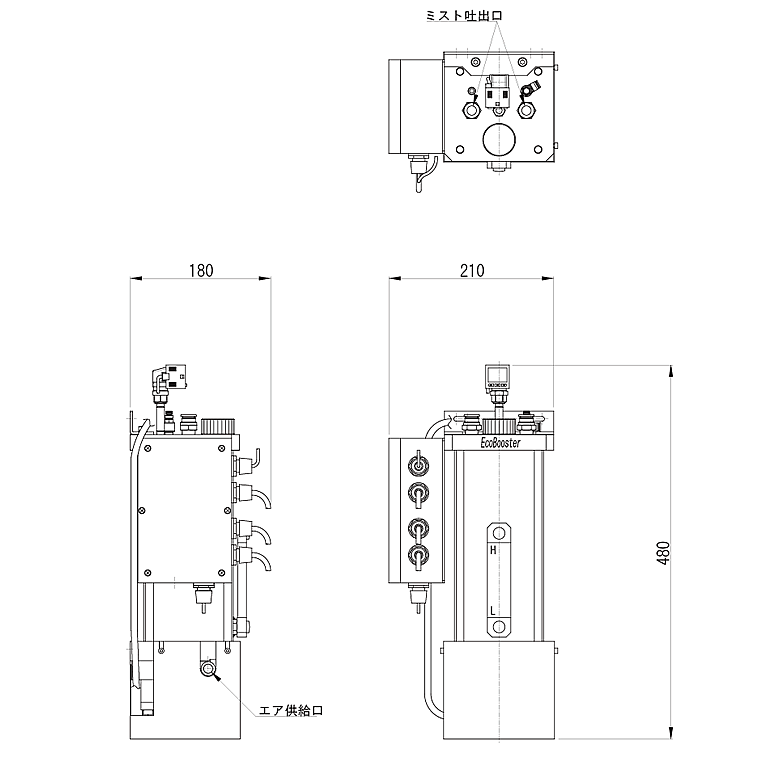

EB3EP外形寸法図 EB3EP 外形寸法図
EB7EP外形寸法図 EB7EP 外形寸法図
