真空ろう付け機

真空ろう付け装置の販売は、2017.12.31をもって終了させていただきました。
皆様から長年に亘るご愛顧賜りましたこと厚くお礼申し上げます。

尚、現在までに納入させて頂きました装置につきまして部品の交換、修理等は、2019.12.31をもって勝手ながら終了させて頂きますので、ご理解の程宜しくお願い申し上げます。

直接・簡単に・速くろう付け

Brazing of CVD Polycrystalline and Single Cryatal Diamond

真空ろう付けでろう付け可能

Brazing of Conventional Poly Crystalline Diamond(PCD)

従来ろう付け法で可能

製品を脱油する

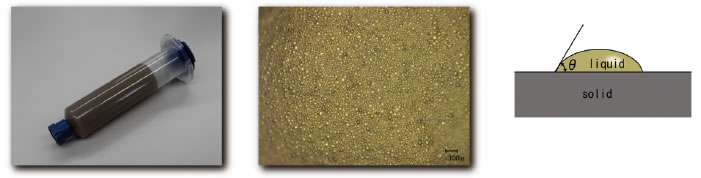

ペーストを塗り、ダイヤをつける

オーブンで30分乾燥させる

はみ出たペーストを削る

真空ろう付け機に投入する

ろう付け完了

従来のろう付け法とは工程が違います。単純なステップと容易な機械操作で、誰もが簡単にろう付けをすることが出来ます。

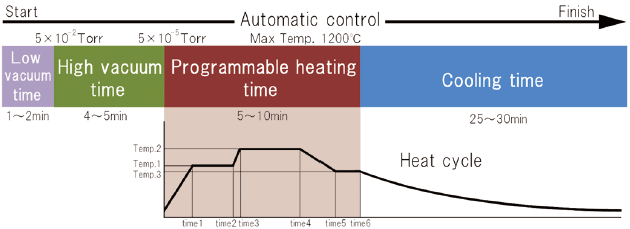

製品投入後、約1時間でろう付けが終了します。柔軟に作成できる熱サイクルプログラムにより、様々な製品への対応が可能です。ろう付け工程を紹介したビデオをご用意しておりますので、お問い合わせ下さい。

特徴	無酸化加熱	フラックス不要	母材表面浄化ろう材の脱ガス作用	全体加熱	（少容量の）速い熱応答性
利点	酸化しない（ダイヤモンドが燃えない）	作業環境向上	接合部強度向上	歪み発生の減少	容易な温度制御

真空ろう付けとは無フラックスによる工程短縮と作業環境改善、脱ガス作用による強度向上、均一加熱による歪みの減少をもたらすろう付け法です。真空ろう付け機を使えば、誰でもダイヤモンドと超硬を直接ろう付けすることが可能です。

	ダイヤモンド、セラミックス	超硬合金	チタン合金	各種合金
ダイヤモンド、セラミックス	○	○	○	○

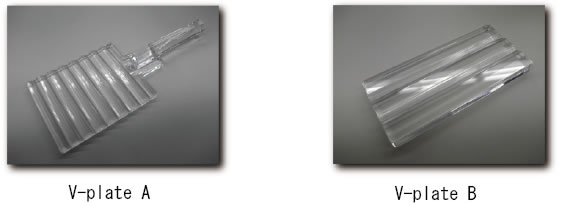

モデル名	ZVB-B-150H

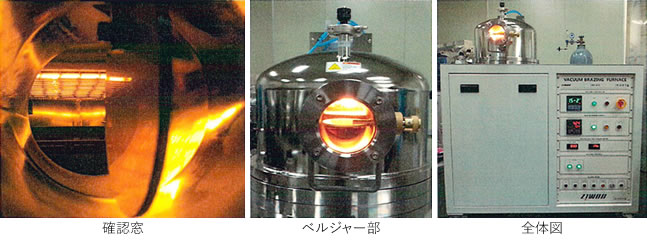

真空チャンバー	有効基盤径： φ150 チャンバーサイズ：φ420×高さ400(mm) SUS冷却水ジャケット、基盤上下動作機能感電防止カバーシャッター付確認窓
真空システム	・真空到達圧： 5×10-5(Torr) ・真空ポンプ：ロータリ＋油拡散ポンプ・真空ライン：ラフィング+フォアライン

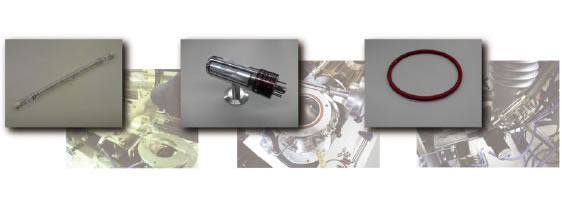

加熱システム	・上部ハロゲンランプ加熱・電極及びカバー部水冷・遮熱板・グラファイト基盤
制御システム	PLC制御 PID温度調節器低、高真空ゲージ及びコントローラ各種インターロック及びアラーム自動/手動　運転システム - 10.4インチタッチパネル - 自動/手動切替機能 - データコミュニケーション機能(USB)
フレーム	溶接フレームアイボリー塗装ポリッシュSUSカバー

※電装系、機械系の主部品につきましては、韓国製となります。
(PLC、温調機、真空計、スイッチング電源、ディフュージョンポンプ、ロータリポンプ、空圧機器等)

※2枚刃以上の回転工具のろう付けには、対応できません。

モデル名	ZVB-B-200H
真空チャンバー	有効基盤径： φ200 チャンバーサイズ：φ470×高さ400(mm) SUS冷却水ジャケット、基盤上下動作機能感電防止カバーシャッター付確認窓
真空システム	・真空到達圧： 5×10-5(Torr) ・真空ポンプ：ロータリ＋油拡散ポンプ・真空ライン：ラフィング+フォアライン
加熱システム	・上部ハロゲンランプ加熱・電極及びカバー部水冷・遮熱板・グラファイト基盤
制御システム	PLC制御 PID温度調節器低、高真空ゲージ及びコントローラ各種インターロック及びアラーム自動/手動　運転システム - 10.4インチタッチパネル - 自動/手動切替機能 - データコミュニケーション機能(USB)
フレーム	溶接フレームアイボリー塗装ポリッシュSUSカバー
